A KNX kapcsolóaktorokat általában úgy telepítjük, hogy az egyébként egymástól független relék egyik lábát közösítjük és az így közösített lábakat tápláljuk meg fázissal egy kismegszakítóból. Teljesítményigénytől függően általában 4-8 relét fogunk össze közös betápláláshoz.
A feladatot persze megoldhatná a gyártó is egy, a kismegszakítóknál megszokott fázissín gyártásával, de ezt általában elegánsan elfelejtik megtenni. Azért vannak kivételek, mint pl. spanyol Zennio, aki Comb Busbar néven forgalmaz az aktoraihoz ilyen fázissínt. Na de térjünk vissza oda, hogy ilyenünk nincsen.
Ha nincs az aktorhoz fázissínünk, marad az MCu vezetékekből U alakú közösítő elemek hajtogatása:
Aki hajtott már kézzel 19 mm széles U alakúra 2.5 mm²-es MCu vezetéket az tudja, hogy milyen nehéz igazán szépre és egyforma méretűre megcsinálni ezeket. Ezért készítettünk egy 3D nyomtatható segédeszközt magunknak:

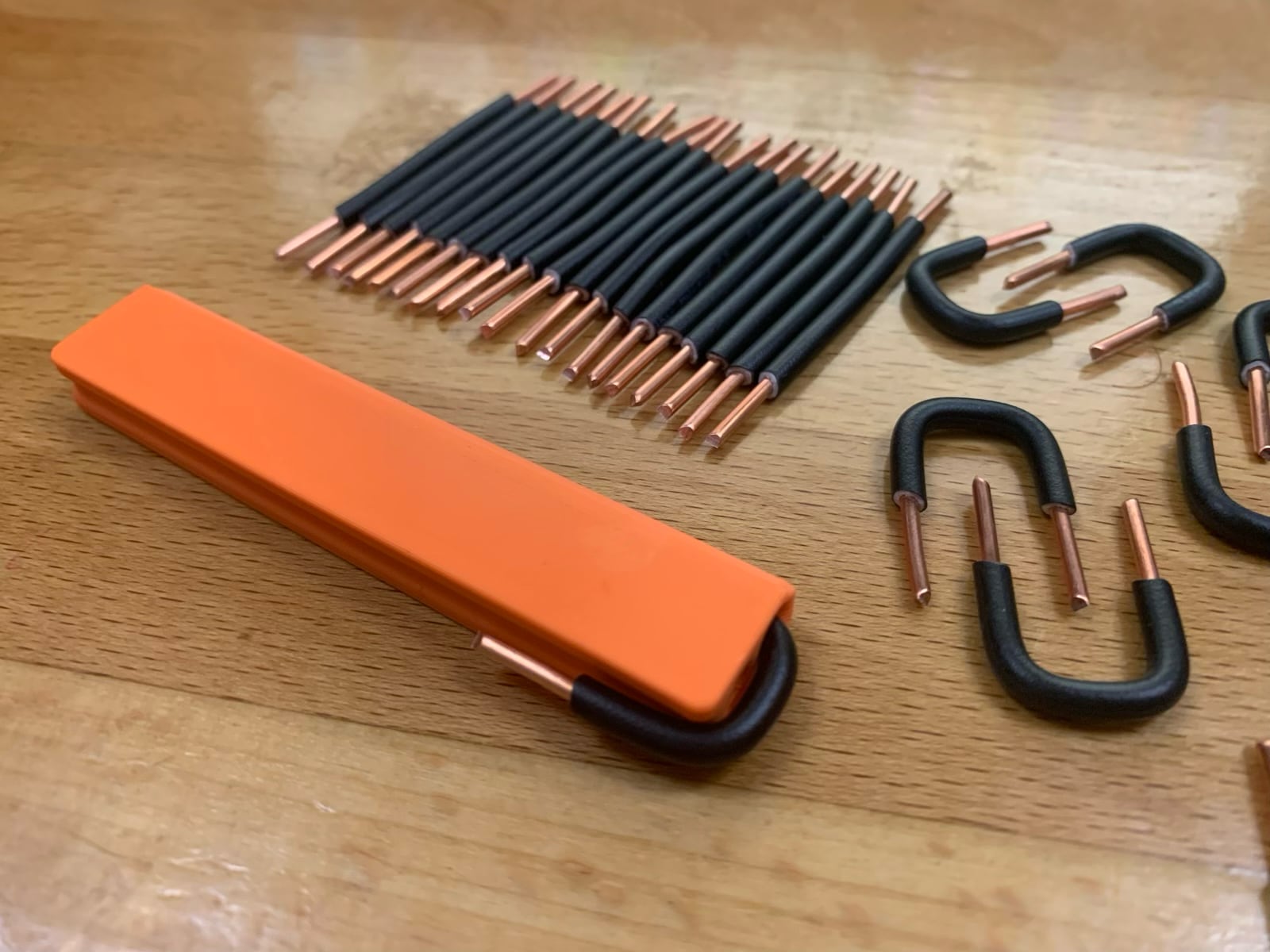

Az apró segédeszköz segít méretre szabni és egyforma szélességűre hajtani a vezetékeket:

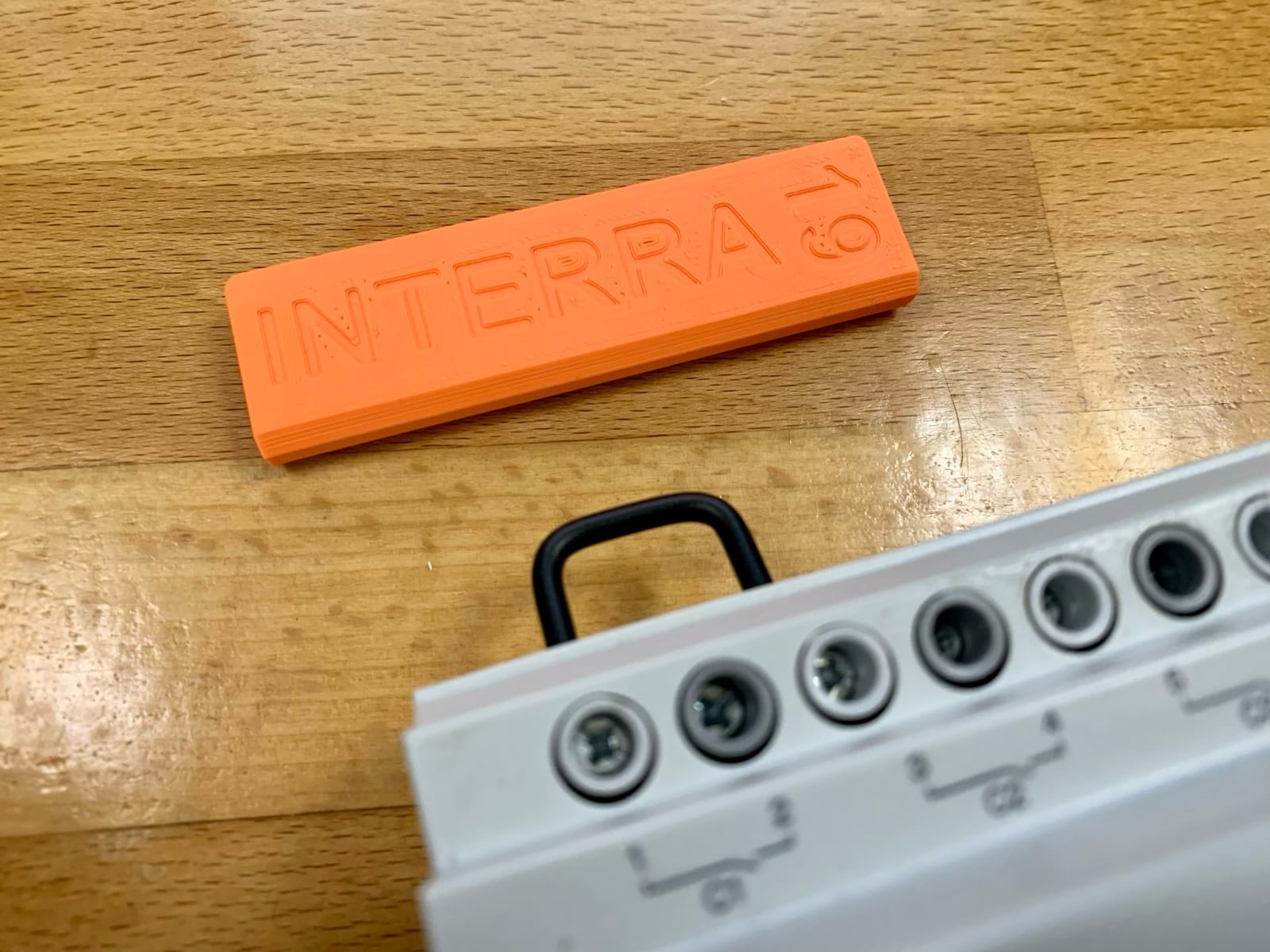

Sajnos a gyártók reléinek csatlakozási távolsága nem egyforma, ezért a szerszámból is többféle méretű verziót kellett készíteni. Az általunk modellezett variánsok az Interra, az ABB és az MDT aktoraihoz lettek méretezve.
A modelleket letöltheted a printables.com-ról.
Azért ha életed első KNX rendszerét kezdenéd építeni, ne ezzel kezdd, inkább keress minket ;)
