Érdekes gépészeti megoldású épületben módosítottuk az automatikát pár napja - erről mesélünk most.
Az ügyfél házában a hővisszanyerő szellőztető rendszerbe integráltak légcsatornás fan coilokat. A szellőztető rendszer az épület két szintjén külön-külön szellőztetőgépekből áll, mindkét gép mellé került egy-egy fan coil is. A fan coilok hőcserélőjén a nyári időszakban hideg vizet keringtet a rendszer, a szellőztetőgép a befújt levegőn ezen keresztül fújva hűti a belteret. A szellőző befúvók egyedileg nem szabályozhatók.
Azt a feladatot kaptuk, hogy bizonyos nyílászárók nyitása után 10 perccel állítsuk le a hűtést a szellőztetéssel együtt, majd az ablakok/ajtók csukódása után indítsuk újra, amennyiben szükséges. A hűtés leállításához a fan coilok keringtető szivattyúját, ventillátorait és magát a szellőztető gépet kell egyszerre leállítanunk.
A leállítás faék egyszerű feladat: pár AND/OR gate-be terelve a nyílászárók nyitásérzékelő szenzorainak eseményeit elindítunk egy 10 perces timert, majd amint az lejárt ÉS továbbra sem csukták be a nyílászárókat, küldünk egy kikapcsoló táviratot a hűtésért felelős aktor portoknak és egyúttal blokkoljuk a bekapcsolásukat, hogy amíg az épületet manuálisan szellőztetik, addig ne indulhasson be az automata hűtés.
Az érdekesebb probléma a kézi szellőztetést követő hűtés újraindítása. A hűtés vezérlését egy fűtőaktor végzi, aki a kívánt és mért hőmérsékleti adatok alapján dönt arról, hogy hűteni kell. Amint hűtésre van szükség, kiküldi az azért felelős aktoroknak a bekapcsoló táviratot.
A hűtőaktortól a hűtés blokkolásának feloldásakor nem tudjuk azt kérni, hogy újra értékelje ki, szükség van-e hűtésre és amennyiben igen, úgy küldje ki a bekapcsoló táviratot. Szerencsére azt meg tudja mondani, hogy épp hűteni kellene, így a blokkolást feloldó logika már visszakapcsolhatja a hűtést.

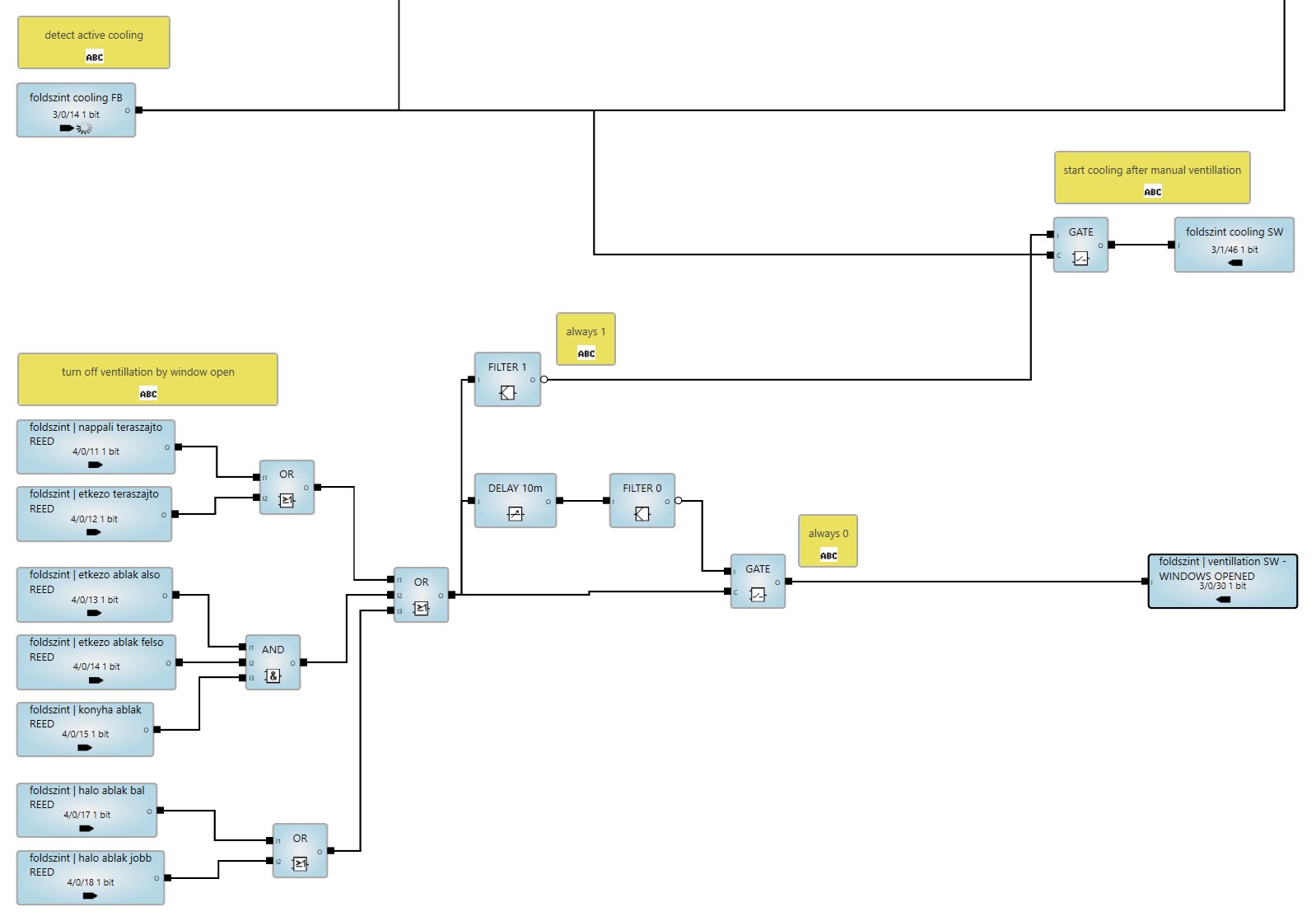

Mindez PLC-ül így néz ki:
